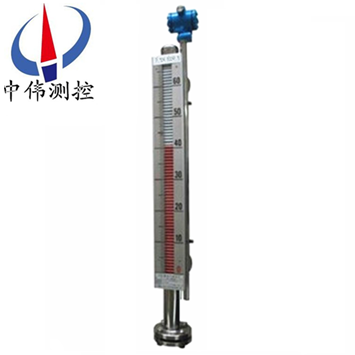

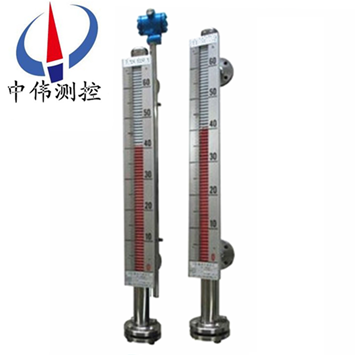

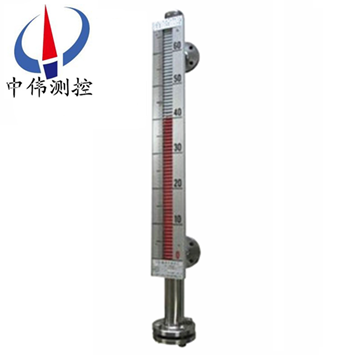

磁性翻板液位計

•
•
•

磁性翻板液位計可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清

一、產品概述：

ZW-UHZ系列磁性翻板液位計的***顯著特點是液體介質與指示器******隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。

磁翻板適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。

液位計具有就地顯示的直讀式特性，不需要多組液位計組合，可以單體進行全量程測量。設備擁有開孔少，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二、工作原理：

1、基本型

ZW-UHZ系列磁性翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

2、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。

3、電遠傳

在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

三、應用場合：

ZW-UHZ系列磁性翻板液位計與液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

四、主要特點：

1、顯示器以紅色指示液位，上部白色區域為無液部分，顯示直觀、醒目、夜明效果好。

2、液位測量范圍大，不受容器規格，形狀以及安裝位置的限制，全過程測量無盲區。

3、液位顯示器與被測介質******隔離，安全，可靠。

4、接液部分選用不同的材料制造，可適用于各種腐蝕性介質液位的測量。

5、高溫以及有毒有害和易燃易爆介質液位的測量，均具有很強的適用性。

五、技術參數：

1、基本型

測量范圍：H=500 800 1100 1400 4700 2000 2500 3000 4000 5000 6000 （0~6000mm內由用戶任意選擇）；

指示精度：526，528型 ±5mm 524型 ±10mm；

介質密度：≥0.45g/cm3；

介質粘度：<1ST（10-4m2/s）；

連接法蘭：（1）PN2.5，4.0MPa時，法蘭為JB/T82.2-94，DN25 PN4.0可動凸面法蘭；

（2）PN6.3，10.0，16.0MPa時法蘭為JB/T82.2-94，DN25固定法蘭。

（3）PVC材質法蘭JB/T82.1-94，PN1.0MPa，DN32。其它法蘭標準（如HGJ， GB，ANSI等標準）請設計部門和用戶注明。

2、液位報警器

輸出形式：三常開 三常閉開關信號；

工作壽命：>105次；

供電電源：24VDC 220VAC；

觸點容量：220VAC 2A；

報警精度：±5mm；

環境溫度：-40~±60℃；

出線口接頭：內螺紋M20×1.5；

防爆標志：隔爆型dⅡBT4 合格證號：GYB95141；

本安型ibⅡBT4 合格證號：GYB95142；

本安型敷設電纜的電感、電容量不超過4.2mH、0.13υF；

本安型配用安全柵LB878S或LB978S。

3、液位遠傳裝置

遠傳量程：0~6000mm（任意選用）；

精度：±10mm；

回差：±10mm；

輸出信號：4~20mADC；

額定負載電阻：250η；

供電電源：24VDC；

環境溫度：-40~+60℃出線口接頭：內螺紋M20×1.5防爆標志：隔爆型dⅡBT4 合格證號：GYB95139。

本安型ibⅡBT4 合格證號：GYB95140

量程范圍（mm）：300～19000；

介質密度（g/cm3）：0.5～2；

介質粘度： ≤0.02Pa.S；

工作溫度℃：-40～350；

壓力等級（MPa）：≤32；

測量精度（mm）：≤±10；

安裝方式：側裝式、頂裝式、底裝式；

防護等級：IP65；

防爆等級：ibⅡCT4（本安型）、dⅡBT3（隔爆型）；

傳輸方式：4～20mA 或開關量；

接口法蘭：PN4.5 DN25 HG20593（側裝式）；

PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。

六、分類和應用：

1、插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制。

2、保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

七、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。

八、選型及安裝方式：

1、須***先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質。

2、當配有遠傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線需單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封******，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

3、應根據介質情況，不定期清洗主導管清除雜質；

4、對超過一定長度(普通型＞3米、防腐型＞2米)的液位計、需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；

5、安裝位置、應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；

6、調試時、應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。又比如，自己設備的特殊情況，決定了磁翻板液位計的安裝方式，因為有的場合不適合或者根本不適用某種安裝方式。

九、使用維護：

使用：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護：

1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

十、使用注意事項：

1、配套儀表及附件詳細內容具體見相應儀表附件說明書。

2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

十一、選型編碼：

十二、設計訂貨時請提供下列數據：

1、型號規格；磁翻板位計：ZW-UHZ系列；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用常規的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
