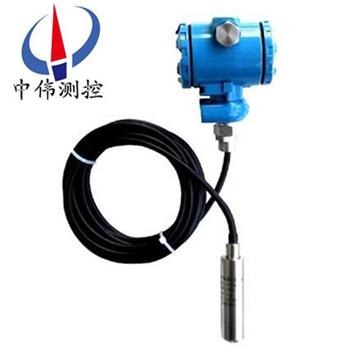

防爆投入式液位計

•

防爆投入式液位計采用進口傳感芯片，經過精密溫度補償，并增加了變送電路，使變送器具有4-20mA標準信號輸出，可直接與A/D采集系統連接；變送器電路部分選用優質進口元器件，具有反向極性保護，并采用旁路電

一、產品概述：

ZW-DB500系列防爆投入式液位計是一款全不銹鋼設計全密封潛入式智能化液位測量?jī)x表。該產品選用高穩定、高可靠性壓阻式壓力傳感器及高精度的智能化變送器處理電路，采用精密數字化溫度補償技術及非線性修正技術，是一款高精度液位測量產品。防水電纜與外殼密封連接，通氣管在電纜內，可長期投入液體中使用。一體化的結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。該產品以兩線制方式工作，體積小巧、重量輕、易安裝，使用方便，可直接替代兩線制模擬4～20mADC輸出變送器.

二、工作原理：

ZW-DB500系列防爆投入式液位計基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：

P ：變送器迎液面所受壓力；

ρ：被測液體密度；

g ：當?shù)刂亓铀俣龋?/span>

Po ：液面上大氣壓；

H ：變送器投入液體的深度。

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

三、應用場合：

ZW-DB500系列防爆投入式液位計主要用于城市給排水，水處理廠、水庫、河流、海洋、儲油罐、及石油、化工、電力等部門的液位測量，被測介質可以是水、油、酸性、堿性及粘稠性液體。儀表輸出二線制4～20mADC標準電流信號，具有技術xj****、精度高、質量穩定可靠，安裝使用方便等優點，是一種過程檢測控制系統中理想的液位儀表。

四、主要特點：

1、穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。

2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35mA以內。

3、固態結構，無可動部件，高可靠性，使用壽命長。

4、安裝方便、結構簡單、經濟耐用。

五、技術參數：

1、測量范圍： 0-0.1 米～ 0-35 米；

2、zui大過載： 不超過管長1.5倍；

3、測量形式： 平衡罩式；

4、精度等級： 0.5%FS；

5、電源電壓： 24VDC；

6、負載電阻： ≤ 500 Ω；

7、測量介質： 各種液體；

8、長期穩定性： ± 0.2% FS/ 年；

9、環境相對濕度： 0 ～ 95%；

10、補償溫度： 0 ～ 70 ℃；

11、工作溫度： -40 ～240℃ zui高溫度可以做到 350 度（需定做）。

六、結構和材料:

1、變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂；

2、變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140；

3、導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟；

4、重量（不含導氣電纜）：約0.6kg；

5、電氣接口：M20×1.5。

七、安裝與調試方法：

1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

八、注意事項：

1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

2、接供電電源時應嚴格按照我公司接線說明進行連接。

3、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

4、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

九、選型編碼：

十、設計選用及訂貨須知：

1、型號規格：ZW-DB500系列投入式液位計；

2、被測介質名稱：介質密度；

3、測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。

九、售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
