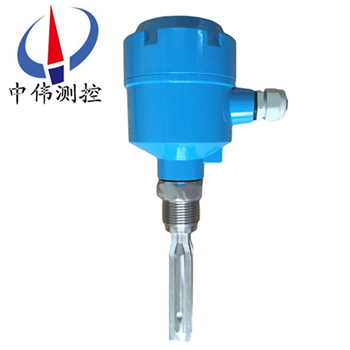

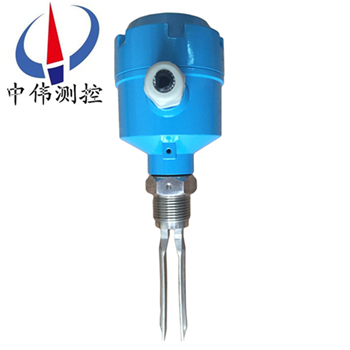

普通型音叉液位開關

•
•

普通型音叉液位開關是由壓電晶體與叉體諧振原理設計，通過感應叉體頻率及相位的變化進行前端信號采集，經由集成電路、單片機處理轉換為開關信號進行輸出的測量單元。對物料高低位的自動控制、泵與閥的自控系統等自動

一、產品概述：

ZW-YCK系列普通型音叉液位開關是一種新型的液位開關。音叉由晶體激勵產生振動，當音叉被液體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式開關又被稱作“電氣浮子“凡使用浮球液位開關和由于結構、湍流、攪動、氣泡、振動等原因導致不能使用浮球液位開關的場合均可使用“電氣浮子”。由于音叉液位開關無活動部件，因此無須維護和調整，是浮球開關的升級換代產品。

二、工作原理：

ZW-YCK系列普通型音叉液位開關的原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。

音叉液位開關由晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位開關又被稱作“電氣浮子"，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子"。無活動部件，因此無需維護和調整，是浮球開關的升級換代產品。對物位進行上、下限報警及控制。

三、應用場合：

ZW-YCK系列普通型音叉液位開關可以用于腐蝕性較小的液體的限位檢測，用于測量漿狀、粘稠狀、易起泡沫、腐蝕性等各種介質，比如自來水、礦泉水、工業廢水；可產生氣體的液體；紙漿、膠水、染料；啤酒、果汁、糖漿、藥液、弱酸、弱堿溶液等等。

四、主要特點：

1、帶智能電路的料位，液位開關，使用于——幾乎所有液體——輕質固體散粒；

2、多種輸出形式——2線制AC，2線制DC；

3、高頻激勵，抗干擾性強；

4、安裝簡單免維護；

5、運行與液體的電導率，介高常數，粘度，壓力，溫度無關。

五、技術參數：

1、工作溫度：

傳感器部分：普通型：－20℃～＋80℃、高溫型：－20℃～＋200℃；

電路部分：－20℃～＋70℃（工業品）、－30℃～＋80℃（工業品）；

2、相對濕度：5～100 (％)；

3、大氣壓力：86～108 (Kpa)；

4、環境振動等級：V·L·4加速度≤1g；

5、電源電壓：220V AC±10％50Hz～60Hz本安型：85V～264V AC；

6、電源功耗：≤3VA；

7、工作壓力：1MPa；

8、物料介質安息角：＞20°；

9、物料介質密度：液體＞0.7g/cm3、固體＞0.1g/cm3；

10、料顆粒尺寸：≯15mm；

11、物料介質粘度：（液體）＜1000mm2/s。

六、技術特性：

1、開關信號延遲時間：1～3（s）；

2、輸出形式

常開、常閉接點

①繼電器輸出：220V AC 5A、10A   30V DC 5A、10A；

②恒流輸出：0/10 mA DC（除本安型外均有此項輸出方式）；

③電壓輸出：1/5 V DC（本安型有此項輸出方式）；

3、高溫型傳感器與電路部分zui大分離距離：≤50m；

4、本安型音叉料位開關遠傳距離：≤5Km；

5、有信號燈顯示：綠燈亮表示音叉未接觸料位,傳感器在工作,紅燈亮表示音叉已經接觸料位,發訊器發出信號；

6、音叉料位開關外殼防護等級：IP65；

7、防爆型音叉料位開關防爆等級：Exib（ib）ⅡBT5。

七、安裝說明：

音叉開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。

八、測試：

音叉開關出廠時一般調至高位報警，將音叉式物位開關接上電源，燈亮將其提起后垂直插入水中，插入深度應大于25mm，此時輸出指示燈點滅；再將音叉提起離開水面，輸出指示燈變亮，說明儀表工作正常。

九、使用與維護：

1、進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。

2、振動較強的場合，可用繩索吊裝叉頭（須***特殊定貨）。

3、不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。

4、外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。

5、使用前先檢查儀表的工作和延時，無誤時方能投入運行。

6、儀表要定期檢查，清除叉體上的沉積物。

7、接地線要與容器壁或大地******接觸，接地電阻＜2Ω。

8、音叉限位開關通常采用側裝方式安裝與倉體側壁對料高度進行上下限位置檢測，當倉體不便側面開孔時可采用頂裝，位置選擇能避開料位沖擊的位置。

十、安裝注意事項：

1、安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手擰動殼體，因為在擰緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。

2、安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。

3、儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、請按選型標記注明各項參數；

2、另外注明介質名稱、溫度、壓力；

3、測量料位時，注明物料名稱、粒度及容量；

4、如選用其它法蘭標準時，請注明標準號；

5、請注明是否需用法蘭保護罩或防護板。
