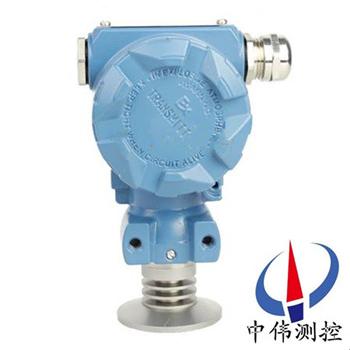

衛生型齊平膜壓力變送器

•

衛生型齊平膜壓力變送器選用進口壓力芯片，壓力直接作用于敏感膜片上，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯登電橋，用微機械加工技術在電橋下形成壓力敏感膜片，通過后續電路將敏感元件產生的毫伏

一、產品概述：

ZW08W系列衛生型齊平膜壓力變送器采用進口不銹鋼隔離膜片的高精度力敏芯片，是為實現測量衛生環境下壓力的產品。傳感器平膜結構可防止粘稠體堵塞、結垢及不衛生等情況發生，適用衛生要求嚴格的環境，膜片材質316L，抗腐蝕性強，溫度范圍寬zui高可達120℃；傳感器連接接口有螺紋式、卡箍式、法蘭式可選。

二、工作原理：

ZW08W系列衛生型齊平膜壓力變送器采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

三、應用場合：

ZW08W系列衛生型齊平膜壓力變送器為一體化全不銹鋼平面膜結構，專為食品、醫療、制藥等衛生行業設計。傳感器接口有卡箍式，M27×2，法蘭式可選擇。傳感器平面膜結構防止了結垢、不衛生及粘稠液體堵塞等問題。廣泛應用于食品、制藥、釀酒等過程控制領域。其行業應用如以下幾點：

1、食品衛生行業；

2、造紙行業；

3、污水液位測量；

4、飲料罐液位測量；

5、管道液位測量；

6、醫藥及生物制品加工。

四、主要特點：

1、采用高精度、高穩定性的防腐傳感膜片。

2、裝配結構特殊，zui大限度減少壓力變送器的腔體。

3、適用各種易堵塞、需要保持衛生或便于清洗環境的壓力測量。

4、連接方式多樣性，適用多種工礦。

5、 可測量多種介質。

五、技術參數：

1、清潔平面型隔離膜片，符合******3A衛生標；

2、采用陶瓷電容壓力傳感器或擴散硅壓力傳感器；

3、量程：0-4KPa~35MPa；

4、電源：15-36VDC；

5、溫度漂移：0.02%FS/°C；

6、精度：0.25%；

7、外殼防護：IP65；

8、電氣連接：電纜式霍斯曼接頭2088殼體防水盒式可選；

9、溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃；儲存溫度 -40～85℃；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）；

10、相對濕度：0～95%；

11、穩定性：zui大量程范圍的±0.25%/6個月；

12、振動影響：在任意軸向上，頻率為200Hz，誤差為zui大量程范圍的±0.05%／g；

13、負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響；

14、安裝位置影響：zui大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。

六、結構特性：

1、殼體材料：SUS304；

2、膜片材料：SUS316L,陶瓷；

3、接 口：1?″英制螺紋，DN活接及法蘭連接；

4、引線方式：航空插頭、Hirschmann接頭；

5、防護等級：IP65。

七、使用時注意事項：

1、衛生型壓力變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。

2、接線時,將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

3、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且衛生型變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。

4、衛生型壓力變送器的測量蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷凝器,不應使變送器的工作溫度超過極限。

5、注意傳感器的導壓管要安裝在溫度波動小的地方。

6、測量液體壓力時，衛生型壓力變送器的安裝位置應避免液體的沖擊(就是水錘現象)，以免傳感器過壓損壞。

7、在測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。

8、要防止衛生型壓力變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積。 均不在三包范圍內。

八、選型編碼：

九、設計選用及訂貨須知：

1、傳感器材料；

2、防爆場合使用；

3、連接頭材料及連接方式；

4、密封件材料；

5、精度；

6、量程范圍；

7、是否帶其它附加選擇。

售后服務承諾：

1、我公司所售308系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
