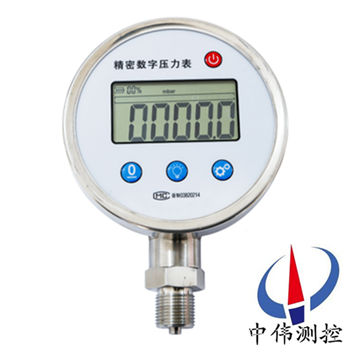

精密數字壓力表

•

精密數字壓力表是新推出的微功耗智能產品。它采用了xj****微功耗器件以及******特色的軟件處理技術，可真實地連續測量壓力數值。內置LI電池可24小時連續工作3年以上；它采用大屏幕段碼寬視角液晶顯示窗，讀數十分醒

一、產品概述：

YBS-C系列精密數字壓力表出廠前經過了高低溫老化、應力老化和溫度補償?shù)裙に嚕词乖?(0 ～ 50)℃ 范圍、一年時間內、99% 置信概率的苛刻條件下，也能夠確保產品的準確度。它主要用于校驗壓力（差壓）變送器、精密壓力表、一般壓力表、血壓計等其它壓力儀器儀表，也可廣泛用于需要精密測量壓力的場合等。它是指針式精密壓力表的更新?lián)Q代產品。

二、工作原理：

YBS-C系列精密數字壓力表的原理是當被測介質通過接口部件進入彈性敏感元件（彈簧管）內腔時，彈性敏感元件在被測介質壓力的作用下其自由端端會產生相應的位移，相應的位移則通過齒輪傳動放大機構和桿機構轉換為對應的轉角位移，與轉角位移同步的儀表指針就會在示數裝置的度盤刻線上指示出被測介質的壓力。

當精密數顯壓力表與壓力校驗儀器成組后，則可構成精密壓力表標準裝置或壓力校驗裝置，操作人員通過將被測對象與精密數顯壓力表示值逐一進行比對的方式實現壓力量值的傳遞或?qū)Ρ粶y對象的壓力校驗。

三、應用場合：

YBS-C系列精密數字壓力表廣泛用于電力、冶金、石油、化工、計量系統 行業實驗室和現場進行計量、科研。可為校驗壓力（差壓）變送器、精密壓力表、普通壓力表、血壓計、減壓閥等其它儀器儀表提供測量。

四、主要特點：

1、YBS-C型為交直流兩用的便攜式儀表。

2、高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間、寬溫度范圍內使用而不影響儀表的精度。

3、功耗低。電池采用進口鎳氫高能量電池，保證儀表在長時間內工作。

4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠電壓而損壞，電池使用壽命長。

5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。

6、儀表量程功能豐富，一表多用。

7、軟件內容豐富，操作簡單、明了。

8、采用薄膜面板輕觸開關，款式新穎，按鍵壽命長。

9、可直接在面板上操作調校滿量程。

五、技術參數：

1、量程：- 95 kPa～ 60 MPa（各檔）；

2、分辨率：壓力：Min 1Pa、

3、電流：Min 1μA；

4、寬屏、6位大字符、清晰直觀；

5、準確度：0.05%F˙S、電流：0.05%±1d；

6、直流輸出：24V·DC；

7、環境溫度：5 ~ 50℃；

8、直流工作時間：≥40小時；

9、顯示：41/2LCD   51/2LCD；

10、相對濕度：≤80%RH；

11、過載能力：為量程上限的1.2 ~ 1.5倍；

12、外殼直徑：110mm；

13、重量：1kg；

14、電源：外置充電器220VAC  50Hz  3VA；

15、安裝接頭：M20X1.5。

六、結構：

1、殼體材質：1C18Ni9Ti；

2、面板：玻璃+內PVC面膜；

3、引壓管材質：1C18Ni9Ti。

七、使用與維護：

1、儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表 頭；運輸時應避免碰撞。

2、儀表使用宜在周圍環境溫度為-25~55℃。士

3、使用工作環境振動頻率<25HZ，振幅不大于1mm。

4、儀表使用范圍，應在上限的1/3～2/3之間。

八、選用及注意事項：

1、量程裝在鍋爐、壓力容器上的數字壓力表，其zui大量程（表盤上刻度極限值）應與設備的工作壓力相適應。數字壓力表的量程一般為設備工作壓力的1．5～3倍，須***取2倍。若選用的數字壓力表量程過大，由于同樣精度的數字壓力表，量程越大，允許誤差的******值和肉眼觀察的偏差就越大，則會影響壓力讀數的準確性；反之，若選用的數字壓力表量程過小，設備的工作壓力等于或接近數字壓力表的刻度極限，則會使數字壓力表中的彈性元件長期處于zui大的變形狀態，易產生長久變形，引起數字壓力表的誤差增大和使用壽命降低。另外，數字壓力表的量程過小，萬一超壓運行，指針越過zui大量程接近零位，而使操作人員產生錯覺，造成更大的事故。因此，數字壓力表的使用壓力范圍，應不超過刻度極限的60～70%。

2、工作用數字壓力表的精度是以允許誤差占表盤刻度極限值的百分?jǐn)?shù)來表示的。精度等級一般都標在表盤上，選用數字壓力表時，應根據設備的壓力等級和實際工作需要來確定精度。

3、表盤直徑為了使操作人員能準確地看清壓力值，數字壓力表的表盤直徑不應過小，如果數字壓力表裝得較高或離崗位較遠，表盤直徑應增大。

4、數字壓力表用于測量的介質如果有腐蝕性，那么一定要根據腐蝕性介質的具體溫度、濃度等參數來選用不同的彈性元件材料，否則達不到預期的目的。

5、日常重視使用維護，定期進行檢查、清洗并做好使用情況記錄。

6、數字壓力表一般檢定周期為半年。強制檢定是保障數字壓力表技術性能可靠、量值傳遞準確、有效保證安全生產的法律措施。

九、選型編碼：

十、設計選用及訂貨須知：

1、型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明遷移量數值。

4、變送器根據用戶規定的量程校驗。如果用戶無規定，壓力表調校至***大量程，這種校驗將在室溫、常壓下進行。

5、需要標注工位號時，應在訂貨時注明。

售后服務承諾：

1、我公司所售中偉壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
