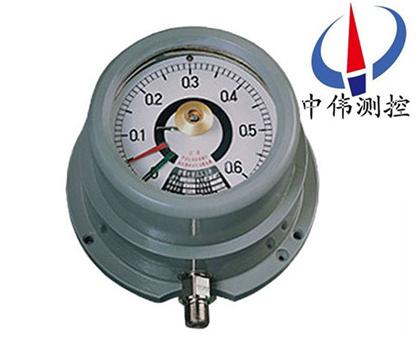

防爆式電接點壓力表

•

防爆式電接點壓力表適用于在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力或負壓。儀表附有觸點裝置，它能夠在被測壓力將要超過給定值時發出電的信號（閉合電路），因此儀表可用

一、產品概述：

YTX-160B/100B系列防爆式電接點壓力表由******指定的檢驗機構所審批的圖樣和技術文件進行制造。儀表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。系按GB3836.1 83《爆炸性環境用防爆電氣設備通用要求》和GB3836.2 83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的有關規定及相關標準進行設計，并經由******指定的檢驗機構所審批的圖樣和技術文件進行制造。

二、工作原理：

YTX-160B/100B系列防爆式電接點壓力表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。儀表的隔爆外殼具有******的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的爆炸性氣體混合物在一旦引起爆炸時產生的爆炸壓力外，并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。

儀表的工作原理是基于檢測元件(測量系統中的彈簧管)的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的。

三、應用場合：

YTX-160B/100B系列防爆式電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量爆炸危險的各種流體介質的壓力。通常、儀表經與相應的電氣器件（如繼電器及接觸器等）配套用，即可對被測（控）壓力系統實現自動、控制和報警。

四、主要特點：

1、防爆類別為Ⅱ類隔爆型B級T4組，其標志為ExdⅡBT4。

2、 適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。

3、經與具有相應防爆性能或采取相應安全措施的電氣器件（如繼電器及接觸器等）配套使用，便能對被控系統實現自動控制和發信（報警）的目的。

五、技術參數：

1、準確度等級：1.5；

2、標度范圍：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa；

3、控制方式：上、下限緩行接點開關；

4、zui高工作電壓：DC 220V或AC 380V；

5、觸頭功率：10VA；

6、工作位置：垂直安裝；

7、使用環境條件：-10～50℃，相對濕度不大于80％，且爆炸性混合物應屬于ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響；

8、溫度影響：示值不大于0.4％/10℃，設定點不大于0.6％/10℃（使用溫度偏離20±5℃）；

9、絕緣強度：50Hz正弦交流電2000V歷時一分鐘；

10、重量：6kg。

六、壓力表的安裝：

1、壓力表的安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。

2、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。

3、在安裝的壓力表前端應有緩沖器； 為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、緩沖器和穩壓氣等。

七、定期進行檢修維護：

1、經過一段時間的使用 與受壓，  壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、安全可靠。

2、壓力表要定期進行清洗。 因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。

3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。

4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。

八、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。

2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。

4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

5、使用時應避免震動和碰撞，以免損壞。

九、基本數據：

注：隔爆接合面的有效長度和間隙寬度的范例可參見隔爆外殼結構示意圖。
十、隔爆外殼及導壓系統等零件和材質：

注：觀察窗的材質其抗沖擊強度不小于4J。觀察窗一旦損壞，則不準使用。

十一、設計選用及訂貨須知：

1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。

2、如有特殊要求，請在訂貨時詳細說明。
