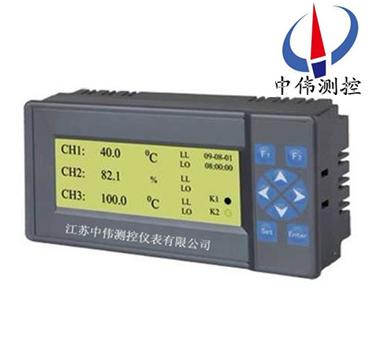

調節無紙記錄儀

•

調節無紙記錄儀為兩通道wn****輸入，具有1路PID控制或2路變送輸出功能的無紙記錄儀。儀表可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和四路繼電器報警輸出。通過RS232

一、產品概述：
ZW200RC系列調節無紙記錄儀為兩通道wn****輸入，具有1路PID控制或2路變送輸出功能的無紙記錄儀。儀表可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和四路繼電器報警輸出。多臺儀表通過RS485通訊接口，可與MCGS、組態王等專業組態軟件組成實時監控系統。
二、顯示功能：
ZW200RC系列調節無紙記錄儀具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷?？赏瑫r顯示設定值、測量值、輸出閥位、手自動標志。
三、應用場合：
ZW200RC系列調節無紙記錄儀是一種采用微處理器和高亮度LED背光單色液晶顯示屏的多功能調節記錄儀。本儀表專用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制?？蓱糜谝苯稹⑹汀⒒?、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
四、主要特點：
1、wn****輸入功能；
2、自動校準和人工校準功能；
3、手動/自動無擾動切換功能；
4、可選擇適應加熱或制冷的正/反作用；
5、控制輸出信號限幅；
6、智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果；
7、智能PID調節儀增加了30段程序控制功能。
五、技術參數：
通 道 數：四通道輸入輸出總通道數；
輸入信號：調理模塊化、智能化、所列信號均可直接輸入、且有24VDC饋電輸出（每道數采用獨立單片機信號采集電路、故每道數均可wn****信號輸入、配帶24VDC饋電輸出）；
電壓：0-10mV、0-20mV、0-100mV、0-5V、1-5V；
電流：0-10mA、0-20mA、4-20mA；
熱電阻：Pt100、Cu50、BA1、BA2；
熱電偶：K、E、S、B、T、J、F2、R；
脈沖信號：0-10KHz；
隔離阻抗：20MΩ @ 500V；
基本誤差：±0、15%；
精 度：實時顯示：±0、5%FS；
曲線顯示：±0、5%FS；
追憶精度：±0、5%FS；
輸 出：電流輸出-模擬量4-20mA的控制或傳輸輸出，負載能力≤500Ω（注意：電流輸出將占用一個通道數，選型時注意輸入輸出通道數的分配）報警輸出-無源觸點開關（接點容量30VDC/1A）；
顯示方式：長壽命液晶單色或彩色曲線、棒圖、數字、混合、追憶、報警顯示；
液晶背光：背光、全智能對比與亮度調節功能，清晰明了；
算法性能：流量溫度、壓力補償算法，流量開方算法，調節器的PID算法；
記錄間隔：1秒--1分；
存儲空間：2000、2001zui多4M；
通訊方式：RS232、RS485、CAN、57600bps；
分 辯 率：刷新頻率均為1HZ，200A型為128X64，201A型為64X128；
記錄管理：網絡連接zui多64臺，進行集中顯示、存儲、打印、管理、分析；
外形尺寸：2000外形160x80mm 開孔152x76mm（橫式）,2001外形80x160mm ,開孔76x152mm（豎式）；
安裝方式：盤裝；
環境條件：溫度-10—60°C，濕度10%—85%；
供電電源：170V—260VAC或24VDC±10%，50HZ；
記錄時間：內存容量x1024x1024x記錄間隔/通道數x8x24x3600（天）。
