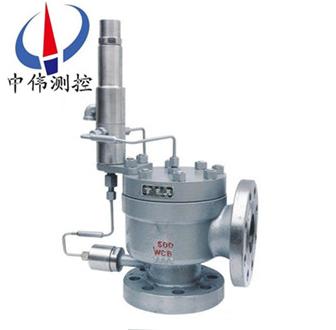

先導式安全閥

先導式安全閥適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的理想超壓保護裝置。

Description：

一、產品簡介：
AX46F系列先導式安全閥適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的理想超壓保護裝置。
二、測量原理：
AX46F系列先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣******打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，***后使得流體重新進入主閥的圓頂氣室，關閉主閥。
三、廣泛應用：
AX46F系列先導式安全閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
四、結構特點：
1、閥座軟密封保證安全閥起跳前后的******密封性。
2、允許工作壓力接近安全閥的整定壓力。
3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
4、安全閥動作性能和開啟高度不受背壓的影響。
5、啟閉壓差可調。
6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
7、可在線檢測安全閥的整定壓力。
主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
五、設計制造標準：
結構長度標準：GB/T 12221-2005；
連接法蘭標準：GB/T 9113；
壓力溫度等級：GB/T 12224-2005；
試驗檢驗標準：GB/T 13927-2008。
六、操作步驟：
1、投用安全閥
先投子閥，后投主閥
2、切除安全閥
先切主閥，后切子閥
七、主要零部件材料：

NO.	零件名稱	Ax46Y/F 材料	KAX46Y/F材料
1	閥體	WCB	WCB
2	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	導向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	彈簧	50CrVA	50CrVA
5	O型圈	氟橡膠	氟橡膠
6	閥蓋	25	25
7	導閥	部件

八、外形尺寸和連接尺寸：

型號	公稱通徑	do	L	L1	L2	H	DN'	D	D1	D2	D6	b	Z-?d	D'	D1'	D2'	D6'	b'	Z'-?d'
Ax46F-16Y AF46Y-16	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		20	4-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		20	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	220	180	155		22	8-18	250	210	185		24	8-18
	125	80	210	190	220	526	150	250	210	185		22	8-18	285	240	210		24	8-23
	150	100	255	230	265	623	175	285 ,	240	210		24	8-23	315	270	240		26	8-23
	200	125	300	260	300	690	250	340	295	265		26	12-23	405	355	320		30	12-26
Ax46F-25Y AF46Y-25	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	230	190	160		24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188		28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218		30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	360	310	278		34	12-26	405	355	320		30	12-26
Ax46F-40Y AF46Y-40	25	15	110	95	150	365	32	115	85	65	58	16	4-14	140	100	78<, span="">		18	4-18
	32	20	115	100	150	375	40	140	100	78	66	18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85	76	18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100	88	20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120	110	22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135	121	22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	235	190	160	150	24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188	176	28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218	204	30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	375	320	282	260	38	12-30	405	355	320		30	12-26
Ax46F-64Y AF46Y-64	25	15	110	100	160	365	32	140	100	78	58	22	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	24	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	180	135	105	88	26	4-23	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	205	160	130	110	28	8-23	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	215	170	140	121	30	8-23	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	250	200	168	150	32	8-26	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	345	280	240	204	38	8-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	405	345	300	260	44	12-34	450	385	345	313	42	12-34
Ax46F-100Y AF46Y-100	25	15	110	100	160	365	32	140	100	78	58	24	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	26	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	195	145	112	88	28	4-26	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	220	170	138	110	32	8-26	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	230	180	148	121	34	8-26	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	265	210	172	150	38	8-30	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	355	290	250	204	46	12-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	430	360	312	260	54	12-41	450	385	345	313	42	12-34

九、安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準***大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
