中長圖真彩無紙記錄儀
產品編號：104235-285
產品型號：ZW8000QC
更新時間：2013.06.20
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：

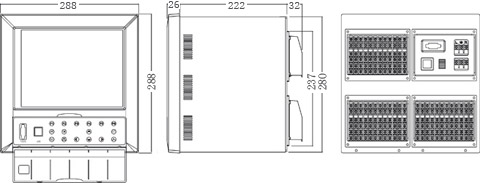

一、產品概述：
ZW8000QC系列中長圖真彩無紙記錄儀具有40路模擬量wn****輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。 可以與溫度、壓力、流量、液位等現場儀表相連接，起到顯示數據與記錄數據的作用。中長圖彩屏無紙記錄儀采用32位ARM處理器和10.4英寸640×480、64色TFT真彩液晶顯示屏、CCFL背光的多功能無紙記錄儀。
二、廣泛應用：
ZW8000QC系列中長圖真彩無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
1、模擬量輸入：32通道；
2、報警輸出：32通道；
3、斷線處理功能；
4、非線性表格；
5、流量模型運算功能；
6、小信號切除功能；
7、線性修正功能；
8、報警/累積列表功能；
9、畫面分組功能：8組；
10、組態拷貝功能；11.10.4英寸TFT彩色LCD；12.RS-232C/485通訊接口；
13、3套畫面配色方案；
14、中英文操作界面；
15、全拼中文輸入；
16、CF卡接口；17.128MB 內存；18.快速旋鈕操作；
19、畫面自動切換；
20、屏幕保護功能。
四、技術參數：
1、輸入信號：***多32通道隔離型wn****信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC。
2、串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω
3、靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級
4、信號類型：標準信號：（0~10）mA、（4~20）mA、（0~5）V、（1~5）V、（0~10）V；
毫伏信號：（0~20）mV、（0~100）mV;
熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；
熱電阻信號：Pt100、Cu50、JPT100;（-5~5）V、（-10~10）V、（0~1）V、（0.2~1）V
5、記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選。
6、采樣周期：1秒，即1秒對各通道均采樣1次
7、存儲容量：內部Flash存儲器***大容量為128MB
8、報警輸出：***多32路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）
9、實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，***大時鐘誤差±1分/月
10、掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失
11、通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離
12、通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps
13、供 電：交流：（100~240）VAC 頻率范圍：（47~63）Hz
14、工作條件：工作溫度：（0~50）℃；濕度：（10~85）%（無結露）；運輸和存儲溫度：（-20~60）℃；濕度：（5~95）%（無結露）
五、性能特點：
1、進口SHARP10.4英寸640×480點陣TFT高亮度彩******形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；
2、屏幕亮度可以自由調節；
3、高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警；
4、采用大規模集成電路******設計；
5、大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據；
6、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
7、工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
8、支持真空度科學計數法顯示；
9、曲線顯示可以自由組合，自定義曲線顏色；
10、曲線走紙方式可設定橫向或縱向；
11、中文菜單組態、顯示工程位號，工程單位。 軟件密碼鎖保證用戶組態安全；
12、內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
13、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。 可以記錄***近的15條報警信息；
14、使用USB接口轉存和備份歷史記錄，支持128M、256M、512M、1G優盤；
15、標準串行通訊接口： RS-485和RS-232C；
16、10M Ethernet標準RJ45接口；
17、標準Modbus通訊協議。 支持iFIX、組態王、MCGS等流行專業組態軟件，無需專用驅動；
18、可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
19、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
20、新型開關電源，85VAC～265VAC范圍內正常工作；
21、提供變送器+24VDC隔離配電；
22、金屬外殼，允許在惡劣的環境下使用。
六、選型代碼：
|
型 譜 |
說 明 | ||||||||||
|
ZW |
8000 |
智能四十通道彩色無紙記錄儀（640×480） | |||||||||
|
輸入通道數 |
01-40 |
輸入通道01～40個 | |||||||||
|
功能類別 |
QC |
真彩色無紙記錄儀（中偉） | |||||||||
|
報警點數 |
控制輸出方式 可組態 |
D00 |
無報警點 | ||||||||
|
D01-D16 |
帶1～16個繼電器報警點 | ||||||||||
|
G01-G16 |
帶1～16個可控硅報警點 | ||||||||||
|
變送輸出 |
A0 |
無變送輸出 | |||||||||
|
A1-A4 |
帶1～4個變送輸出 | ||||||||||
|
PID輸出 |
K0 |
無PID輸出 | |||||||||
|
K1-K4 |
帶1～4個PID輸出 | ||||||||||
|
通訊接口類型 |
R0 |
不帶通訊 | |||||||||
|
RS232 |
帶RS232通訊 | ||||||||||
|
RS485 |
帶RS485通訊 | ||||||||||
|
變 送 器 配電電源 |
P0 |
不帶24VDC輸出 | |||||||||
|
P1-16 |
帶1~16個24VDC/25mA輸出 | ||||||||||
|
流量累積 |
L0 |
無累積 | |||||||||
|
L1 |
無溫壓補償的流量累積 | ||||||||||
|
L2 |
帶溫壓補償的流量累積 | ||||||||||
|
配USB轉存 |
U0 |
無USB存儲功能 | |||||||||
|
U1 |
帶USB存儲功能 | ||||||||||
七、售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
